TRAFOKL

TRAFOGR — Querschnitt (Draufsicht)

Schematisch aus KERNDATEN (H01/Nk/Hk/H12) und Wickelhöhen. Vertikal = stirnseitig, horizontal = fensterseitig.

Nk1s / Hk1s2 / 12 mm
Nk1f / Hk1f0 / 0 mm
H12s / H12f12 / 0 mm
Nk2s / Hk2s2 / 12 mm
H01 (Eckstäbe)10 mm × 4
Kern D1×T190 × 100 mm
S250 kVA
Hw innen/außen10 / 16 mm

Aus Export berechnet

Schematische Draufsicht: vertikal=stirnseitig, horizontal=fensterseitig. Kühlstäbe nur wenn Nk/H > 0. Prim(I,E)=E · innen=Sek · außen=Prim Kern DMD DMD Nk1 innen H12 zwischen Nk2 außen Eckstäbe H01 ↑ stirnseitig (s) · ←→ fensterseitig (f)

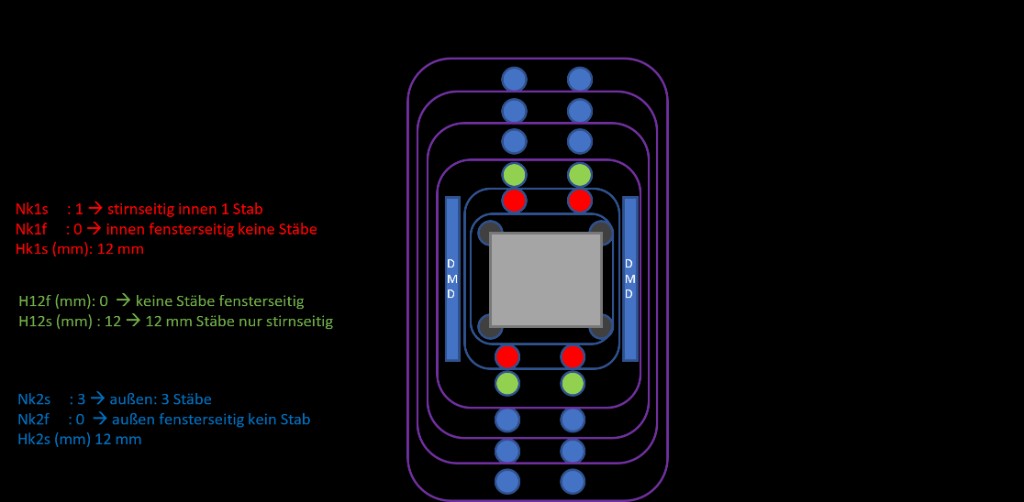

Referenzskizze (Stab-Logik)

Lehrbeispiel: Nk1s=1, H12s=12, Nk2s=3 — nicht zwingend die Werte des gewählten Exports.

Referenzskizze Kühlstäbe: Kern, Eckstäbe, Nk1 rot, H12 grün, Nk2 blau, DMD fensterseitig
